了解公司动态及行业资讯

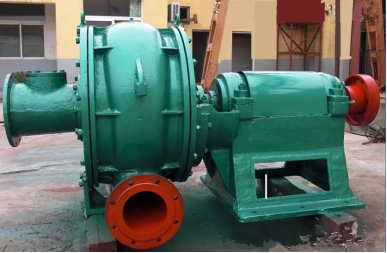

抽沙泵是适合抽取各种黄沙、矿砂、工矿企业输送尾矿浆、尾砂矿、料浆、矿渣等具有强腐蚀性介质的泵产品,其具有高效、节能、耐磨、耐腐蚀、扬程高、输送距离远的特点,抽沙泵主要分为卧式抽沙泵,潜水抽沙泵、耐磨抽沙泵等。
抽沙泵运行过程中,叶轮的磨损最严重,抽沙泵叶轮的磨损与所抽送混合物的成分、粒度、浓度、形状、冲击速度、冲击角度、混合物的化学成分、性质、温度及湿度等因素有关。而叶轮内部液体流动的不均匀性又加速了磨损。洛阳融基耐磨涂层可以有效修复这些磨损件并再次投入使用,修复部位的寿命可以达到基材的3~6倍,经济效益相当可观。
耐磨修复材料-修复工艺
(一)、施工条件:
1.施工时基材表面温度必须大于露点温度3℃,相对湿度必须低于60%;2.建议施工15℃~32℃环境温度下进行。
(二)、制定施工方案:
1.根据新设备或图纸,确定修复后设备应达到的外廊尺寸;
2.制作相应尺寸模具。
(三)、表面处理:
1. 焊接:检查磨损部位,对叶轮外轮廓进行焊接。
2. 脱脂、除潮处理:去除工件表面的油脂,使用新棉纱擦拭工件表面。
3. 喷砂除锈:去除工件表面的氧化层,目视检查,喷砂面可见均匀的金属本色。
(四)、耐磨防腐材料选用:
(五)、耐磨材料施胶工艺:
1.先预热已喷砂的设备,再将NPT-C-16耐磨修复材料按比例混合搅拌均匀,用批刀或塑料刮板对磨损部位进行修复;
2.在材料初固前,使用刮板将涂层的材料表面修理平整;
3.固化:在常温30℃下24小时自然固化,不同条件可延长固化时间。
叶轮磨损的措施:
1、是合理浓度的沙水混合物进入抽沙泵,为此必须得控制沙水混合物的浓度;
2、是设法使局部磨损趋于均匀磨损,这就需要提高叶轮的耐磨性。
附:若提高叶轮的耐磨性可采用高硬度和耐磨性好的高铬耐磨合金材料。

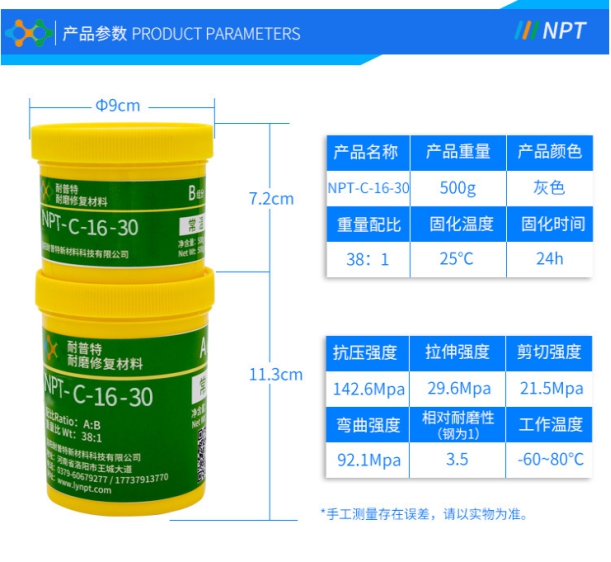

推荐产品:NPT-C-16耐磨修复材料
包装规格:500g/套 1kg/套 10kg/套 30kg/套
